ATS-500硅钢片绝缘电阻测试仪可自动测量电工钢片 ( 带 ) 涂层绝缘电阻，设备由稳压电源单元 、 精密电流测量单元、控制处理单元、测试台体 ( 配有 10 根触头及金属杆、钻头、电动压力控制单元) 等主要功能部件组成。用户只需输入测试条件、记录参数和放置样品即可自动完成测试。设备符合《GB/T 2522-2017电工钢片（带）涂层绝缘电阻和附着性测试方法》、IEC60404-11:2012等标准。用户可定制自动上片下片检测版本、加温检测版本（加热单元最高到150℃）。
产品特点
电工钢片（带）涂层绝缘电阻系数测量范围：≥1.5Ωmm2；
设备可用于电工钢片（样片，冲压片）绝缘涂层质量控制；
可选配电脑及上位机软件，实现测量和数据的管理。
技术参数
1、硬件参数
1.1、稳压电源单元
| 输出电压 | DC：0～500mV |
| 输出电流 | DC：0-1.2A |
| 电流、电压准确度 | 优于 0.1% |
1.2、测试台单元
| 10个导电触头面积 | 645 mm2 ± 0.5 % |
| 触头压力范围 | 0.01-5N/ mm2 |
| 压力准确度 | 优于0.5% |
| 测量时压力 | 2N /mm² |
| 一次测量时间 | 小于20S |
1.3、测量样品要求
| 尺寸 | (30mm-110mm)*(110mm-500mm) |
| 厚度 | 0.1mm-1.0mm |
| 其它 | 试样表面应清洁、平整、无斑痕和划痕 |
1.4、设备整体机械参数
| 外围尺寸 | 460mm（W）*400mm（D）*980mm（H） |
| 重量 | 65Kg |

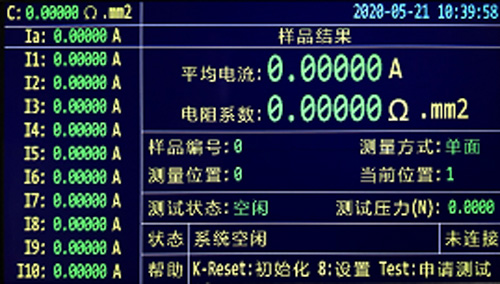

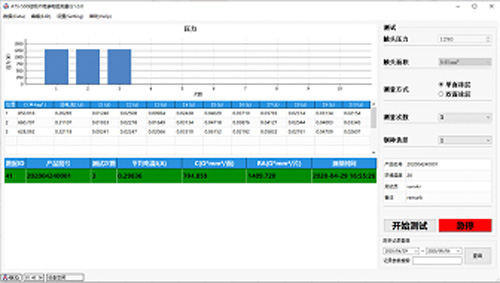

测量界面
