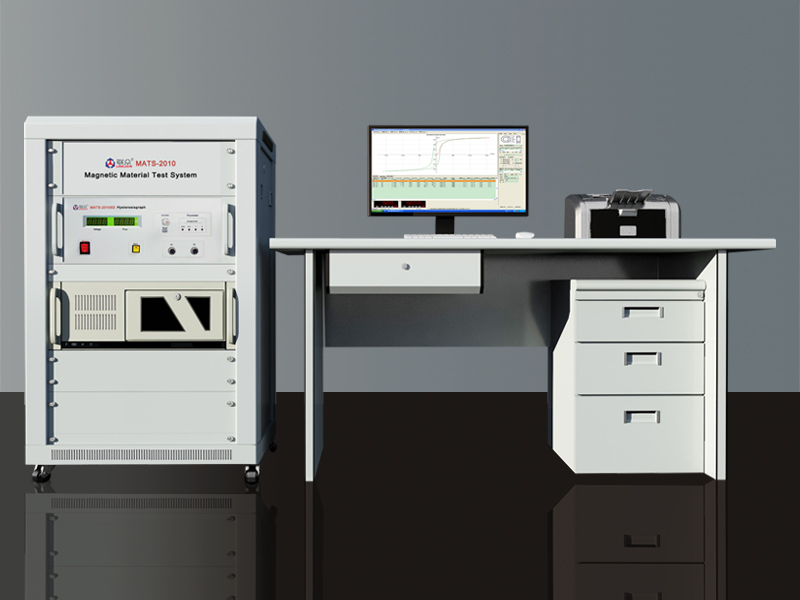

MATS-20X0SD软磁直流测量装置可自动测量软磁材料在静态（直流）条件下的基本磁化曲线和磁滞回线，准确测量起始磁导率μi、最大磁导率μm、饱和磁感应强度Bs、剩磁Br、矫顽力Hc和磁滞损耗Pu等静态磁特性参数；
MATS-20X0SD软磁直流测量装置是依照经典冲击法的测量原理，采用计算机控制技术和A/D、D/A相结合，以电子积分器取代传统的冲击检流计，实现微机控制下的模拟冲击法测量，不仅可以完全消除经典冲击法中因使用冲击检流计所带来的非瞬时性误差，而且测量精度高、速度快、重复性好，可消除各种人为因数的影响，为研究材料磁化过程机理提供可靠的依据；
产品特点
积分器的零点漂移通过软件自动修正;
采用模拟冲击法测量基本磁化曲线和磁滞回线，测量准确度高;
设备自带退磁功能;
测试项目
1、闭路样品测量（环形、矩形、EE形、EI形和U形等）
| 序号 | 测量材料 | 测量参数 | 适用标准 |
| 1 | 电工纯铁 非晶/纳米晶 坡莫合金 电工钢（硅钢） 软磁铁氧体 金属磁粉芯 …… | 起始磁导率μi 最大磁导率μm 饱和磁感应强度Bs 剩磁Br 矫顽力Hc 磁滞损耗Pu 基本磁化曲线 磁滞回线 | GB/T 13012-2008 IEC 60404-4 |
| 2 | 磁滞合金 | 最大磁导率点对应的比磁滞损耗Pu 最大磁导率点对应的凸起系数Ku 最大磁导率点对应的磁场强度Hu 最大磁导率点对应的磁感应强度Bu | GB/T14988-2008 |
2、开路测量（条状、片状、棒状）
| 序号 | 测量材料 | 测量方法 | 测量参数 | 适用标准 |
| 1 | 奥氏体不锈钢等弱磁材料 | 螺线管法 | 相对磁导率ur（1〜4） | GJB 937-90 |
| 2 | 磁温度补偿合金 | 螺线管法 | 磁场为8000A/m（100Oe）下的磁感应强度B和磁感应强度随温度的减落差 | JBT 9501-2002 |
| 3 | 电工钢 电工纯铁 精密合金 …… | 磁导计法 | 磁感应强度Bs 剩磁Br 矫顽力Hc 磁滞回线 | GB/T 13012-2008 |
| 4 | 非晶/纳米晶 电工纯铁 精密合金 | 螺线管法 | 磁感应强度Bs 矫顽力Hc | 无标准 |
| 5 | 磁性防伪油墨 磁性防伪标签 | 螺线管法 | 矫顽力Hc | 无标准 |

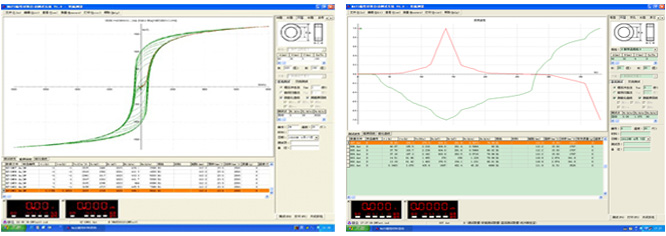

软件界面

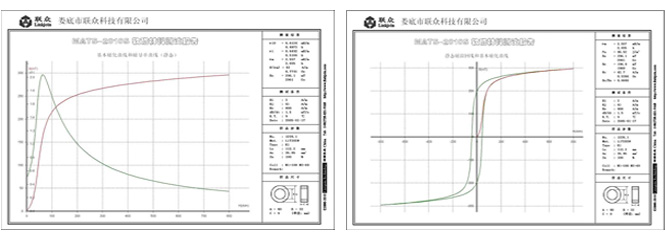

曲线界面
技术参数
依据国标GB/T 13012-2008，采用冲击法测量坡莫合金环形试样，技术指标如下：
| 被测参数 | Bs(%) | Br(%) | Hc(%) | μm(%) | μi(%) |
| 不确定度(k=2) | 1 | 1 | 1.5 | 2 | 5 |
| 重复性(恒温) | ± 0.5 | ± 0.5 | ± 0.5 | ± 1 | ±3 |
依据国军标GJB937-90，采用螺线管对弱磁材料开路样品测试时，技术指标如下：
| 被测参数 | μr (%) | ||||
| 不确定度(k=2) | 2 | ||||
| 重复性(恒温) | ± 1 | ||||
依据国标GB/T13012-2008，采用A类磁导计对软磁材料开路样品测试时，技术指标如下：
| 被测参数 | Bs(%) | ||||
| 不确定度(k=2) | 2 | ||||
| 重复性(恒温) | ± 1 | ||||
选配件

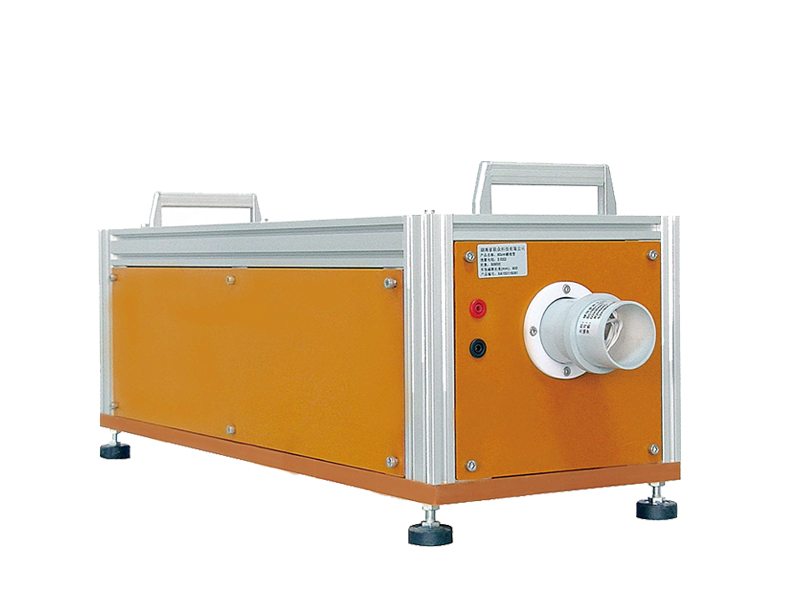

1、LXG-0530标准螺线管
符合国家军用标准GJB 937-90和国家计量检定规程JJG 407-86的规定，可与MATS-2010SD软磁直流测量装置配套使用。适合于测量相对磁导率μr在1～4范围内的弱磁材料（如不锈钢等）。适合于测量电工纯铁的矫顽力Hc、饱和磁感应强度Bs。
适合于测量非晶带的起始磁导率μi、最大磁导率μm、饱和磁感应强度Bs、剩磁Br、矫顽力Hc、磁滞损耗Pu和磁各向异性能Ku等。
| 参数 | 技术指标 |
| 适用标准 | GJB 937-90 |
| 测量参数 | 相对磁导率ur |
| 测试样品种类 | 条状、棒状、片状 |
| 长 度 | 50cm |
| 最大磁场 | 30kA/m |
| 试样规格 | 长径比＞20：1 |

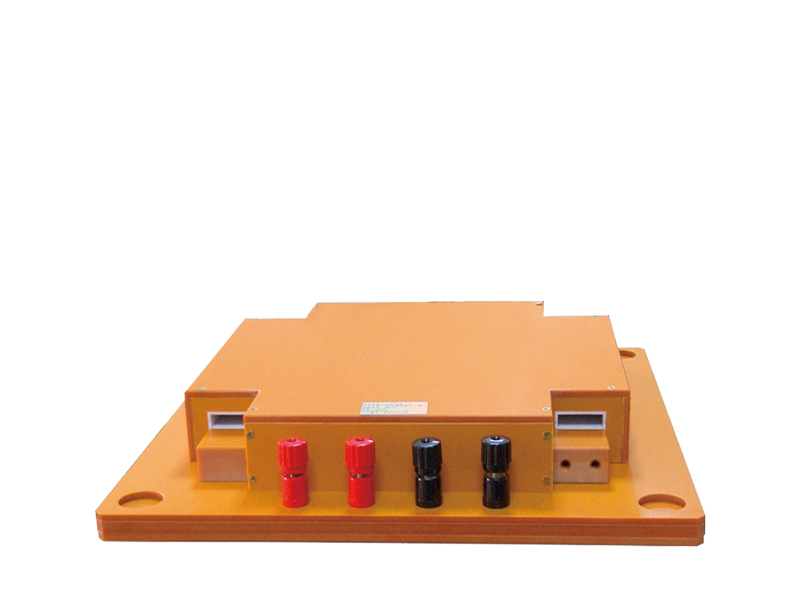

2、ES-700爱泼斯坦方圈
| 参数 | 技术指标 |
| 适用标准 | GB3655-2008和IEC 60404-2 |
| 用 途 | 硅钢片直流磁性能测量 |
| 等效磁路 | 940mm |
| 匝 数 | N1=N2=700匝 |
| 样品尺寸 | 宽30mm±0.2mm,长280～320mm±0.5mm |
| 试样质量 | 240g∽1000g |
| 适用频率 | 直流 ∽400Hz |

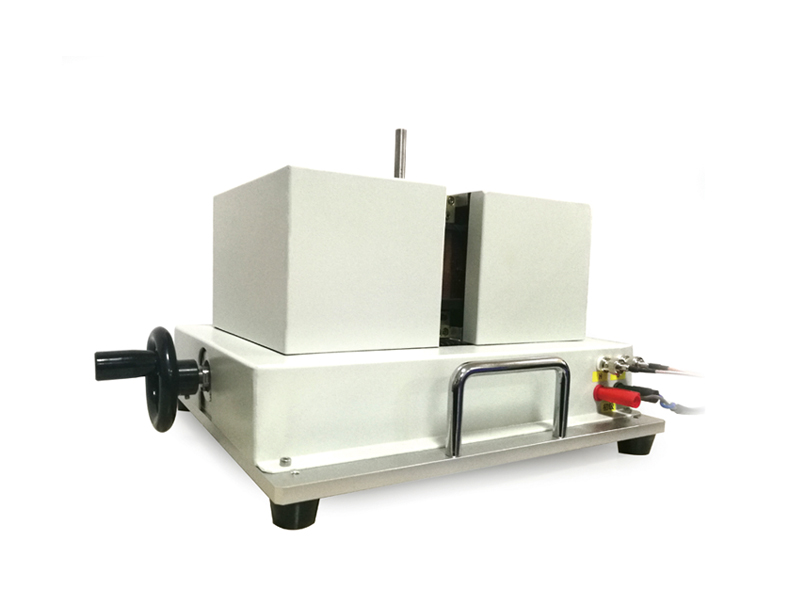

3、A类磁导计
| 参数 | 技术指标 |
| 适用标准 | GB/T 13012-2008 |
| 测量参数 | 饱和磁感应强度Bs |
| 测试样品种类 | 条状、棒状、片状 |
| 最大磁场 | 120kA/m |
| 试样规格 | 长度＞250mm |
4、非标磁导计
| 参数 | 技术指标 |
| 参照标准 | GB/T 13012-2008 |
| 测量参数 | 饱和磁感应强度Bs |
| 测试样品种类 | 根据样品形状和尺寸定制 |
| 最大磁场 | 30kA/m |
| 试样规格 | 根据样品形状和尺寸定制 |
