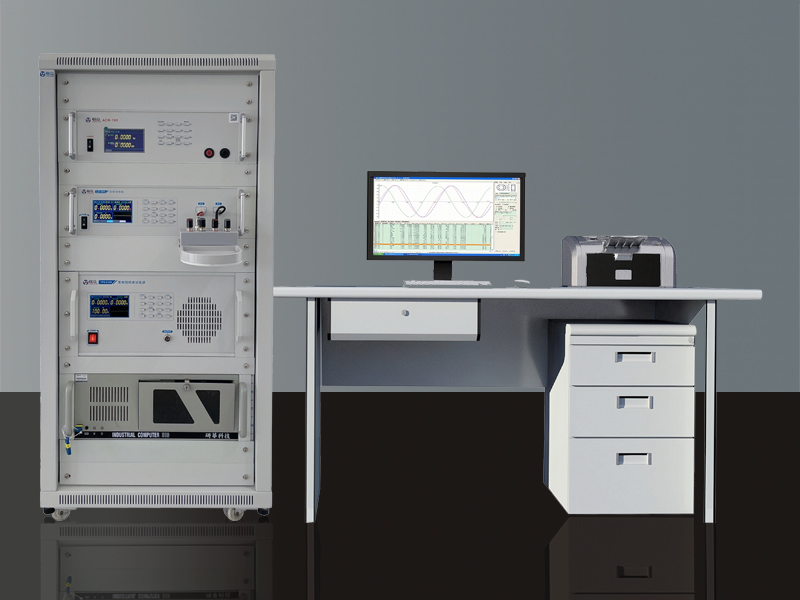

MATS-313XSA软磁动态测量装置可自动测量金属磁粉芯等低磁导率软磁材料等交流磁性参数：Ps、Bm、Hm、Ss，μa和δ，可推算特定条件下的μ′、μ″、μL、μR、Q和AL等动态磁特性参数。 测试系统由工控计算机、励磁电源、功率分析仪和功率补偿模块组成，系统采用功率补偿技术，最大励磁功率可达到3000VA或6000VA，有效解决了大功率低磁导率软磁器件的功耗无法测量的问题。

测试项目

1、双绕组测量

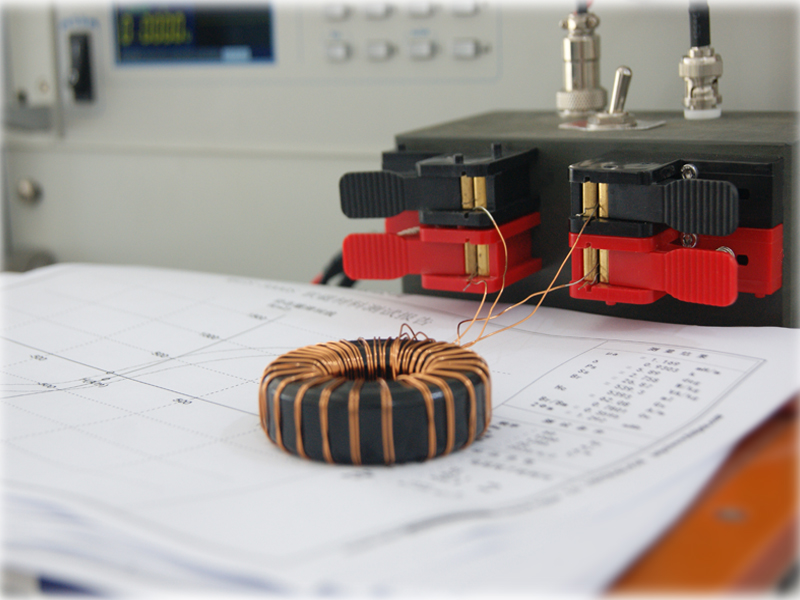

测试样品形状:直接在样品上绕制励磁（N1）和感应（N2）线圈测量环形、矩形、EE形和EI形等闭路样品;
测试样品种类;可测试铁硅铝、铁铝、非晶/纳米晶、硅钢、坡莫合金金属磁粉芯和软磁铁氧体等软磁材料;
测试参数:测量软磁材料的动态磁性参数，可准确测量μa、δ、Ps、Br和Hc，可推算特定条件下的μ′、μ″、μL、μR、Q和AL等动态磁性参数;

2、单绕组测量
设备支持单绕组测量，可直接测量光伏储能电感和环形电感等磁性器件。此时，功耗Pe包含绕组线圈的线损;

技术参数
