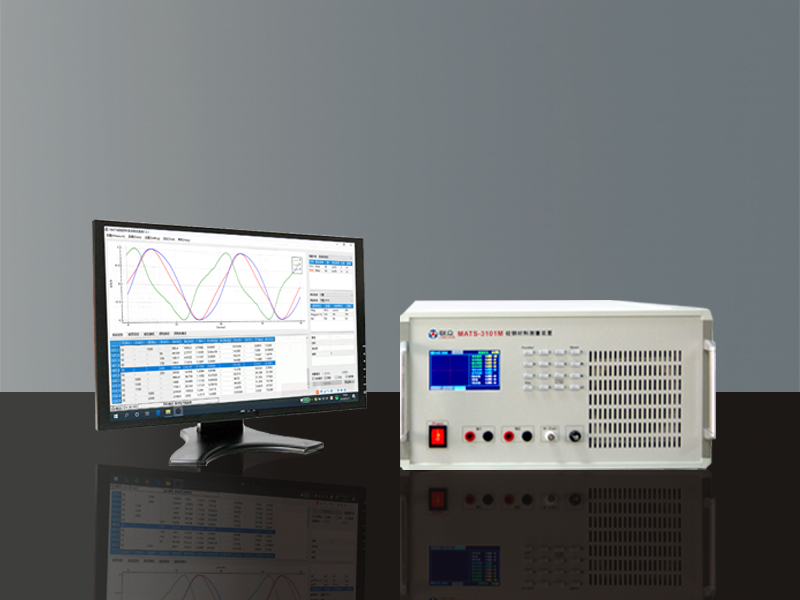

MATS-3100M硅钢测量装置适用于软磁材料动态磁性参数测量，可准确测量电工钢片（带）、坡莫合金、非晶和纳米晶等软磁材料的交流磁性参数：比总损耗Ps、磁极化强度Jm、磁场强度Hm、比视在功率Ss、振幅磁导率，以及交流磁化曲线和损耗曲线。
MATS-3100M硅钢测量装置配置网络适配器，支持WAN和LAN网络连接；设备可单机操作，也可通过局域网或互联网实现多终端数据集中管理;系统提供动态链接，以便第三方数据管理软件进行读取。
测试项目
1.闭路样品
| 将样品、磁化线圈（N1）、测量线圈（N2）共同组成一个空载变压器。可测量环形、矩形，CD形、EE形、UU形，PQ形等具有闭合磁路结构的试样。 | ||
| 材料 | 测量参数 | 适用标准 |
| 硅钢、非晶、纳米晶、坡莫合金和SMC软磁复合材料等 | Ps、Bm、Hm、Ss、ua，以及交流磁化曲线和损耗曲线 | GB/T 3658-2008 GB/T 19346.1-2017 |

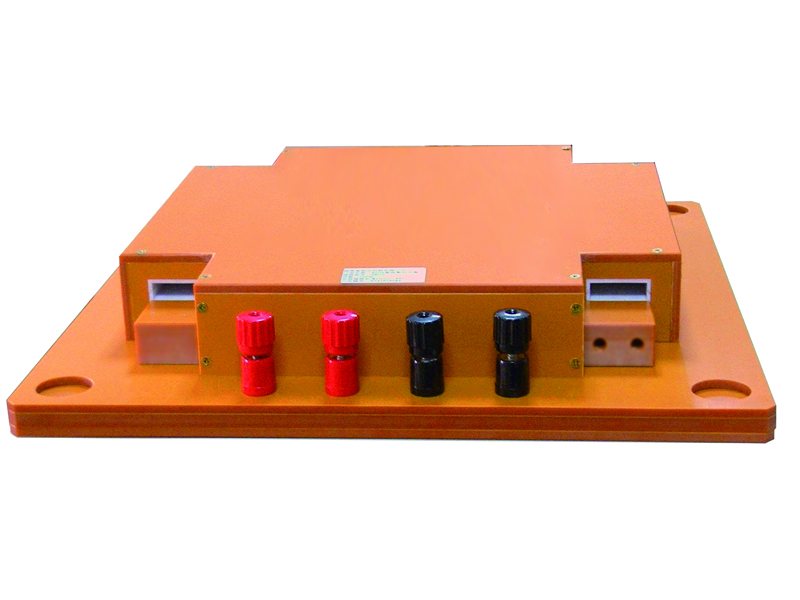

2.爱泼斯坦方圈
| 爱泼斯坦方圈是用于测量电工钢带磁特性参数的磁化装置。由四个线圈和空气磁通补偿线圈组成,四个线圈的每一个都包含初级磁化绕组和次级感应绕组。测试时由初级线圈、次级线圈和作为铁芯的电工钢带试样组成一个空载变压器。 | ||
| 型号 | ES-700 | ES-200 |
| 适用标准 | GB3655-2008和IEC 60404-2 | GB 10129-88 |
| 等效磁路 | 940mm | 940mm |
| 线圈匝数 | N1=N2=700匝 | N1=N2=200匝 |
| 适用频率 | 50〜400Hz | 400Hz～10kHz |
| 测量范围 | 取向硅钢：Bm1.0T～1.8T，Hm≤1000A/m 无取向硅钢：Bm0.8T～1.5T，Hm≤10kA/m | |
| 样品尺寸 | 宽30mm±0.2mm,长280～320mm±0.5mm | |
| 试样质量 | 240g〜1000g | 200g〜1000g |

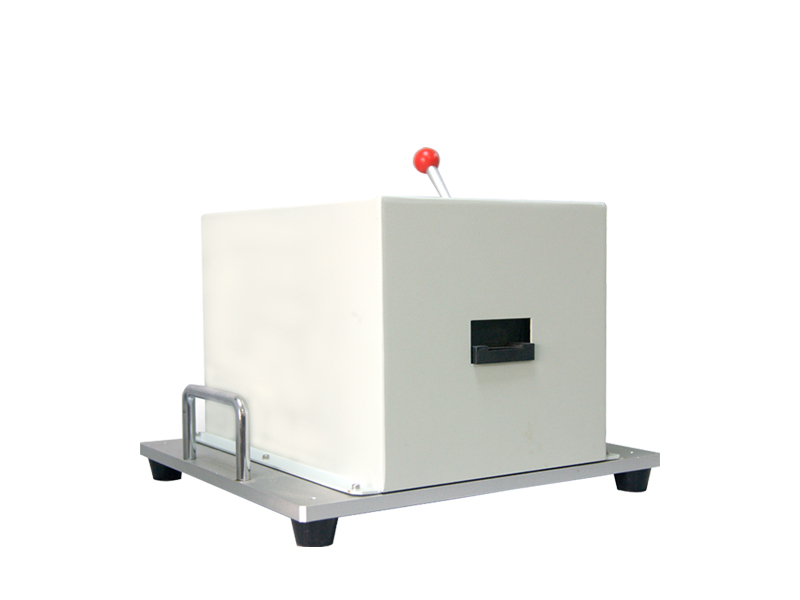

3.SST-500磁导计
| 磁导计是用于电工钢带单片样品测量时的磁化装置，由磁轭、励磁线圈和极靴等组成。测试时将被测试样放入磁导计中与磁轭一起构成闭合磁路。 可根据用户要求定制各种规格的非标磁导计。 | |
| 测量参数 | 技术指标 |
| 适用标准 | GB13789-2008 和IEC 60404-3 |
| 适用频率范围 | 50Hz〜150Hz |
| 测量范围 | 取向硅钢：Bm1.0T～1.8T，Hm≤1000A/m 无取向硅钢：Bm0.8T～1.5T，Hm≤10kA/m |
| 样品尺寸 | 500mm X 500mm（单片） |
| 试样质量 | 240g〜1000g |

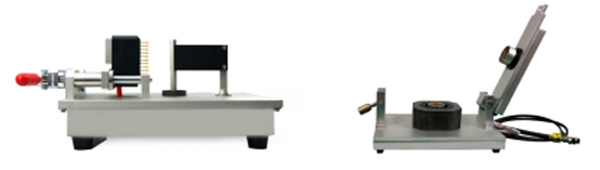

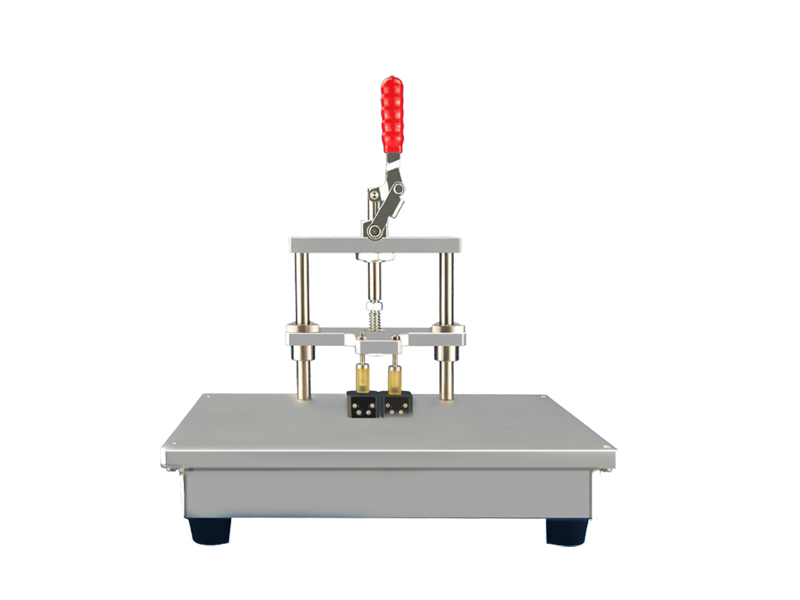

4.铁芯测试工装（定制）
| 可根据用户测试要求定制铁芯测试工装，用于非晶卷绕磁芯和电机定子铁芯等磁性器件的快速测量。 | |
| |
技术参数
| 使用环境 | ||||
| 参数 | 技术指标 | |||
| 输入电源 | 单相220V，50Hz | |||
| 使用环境 | 环境温度：23±5℃；环境湿度：30～75%RH | |||
| 外磁场干扰 | 应绝对避免 | |||
| 热平衡时间 | 10分钟 | |||
MATS-3100M硅钢测量装置 | ||||
| 型号 | 0505A | 1205A | 2005A | 1020A |
| 最大输出功率 | 500VA（20〜40Hz：150VA;40〜1KHz：500VA;1K〜2K Hz：350VA） | 2000VA(≤400Hz) | ||
| 频率范围 | 40Hz～500Hz | 40Hz～1200Hz | 40Hz～2000Hz | 45Hz～1kHz |
| 频率细度 | 1Hz | 1Hz | 1Hz | 1Hz |
| 输出电压 | 0～1V～10V～50V～150V四档 | 0～10V～50V～80V～100V四档 | ||
| 最大输出电流 | 10A | 10A | 10A | 20A |
| 采样速率 | 2MHz | 2MHz | 2MHz | 2MHz |
| 分辨率和线性度 | 16Bit | 16Bit | 16Bit | 16Bit |
| 标准接口 | RJ45，RS-232 | |||
| 电流法 | √ | √ | √ | √ |
| 波形补偿 | √ | √ | √ | √ |
| 谐波分析 | Х | Х | √ | Х |
| 1.√表示支持此功能，Х表示不支持此功能。 2.型号定义：最大频率（Hz）/100+最大功率(VA)/100+字母（A：支持电流法；B：支持电流法和H线圈法） | ||||
