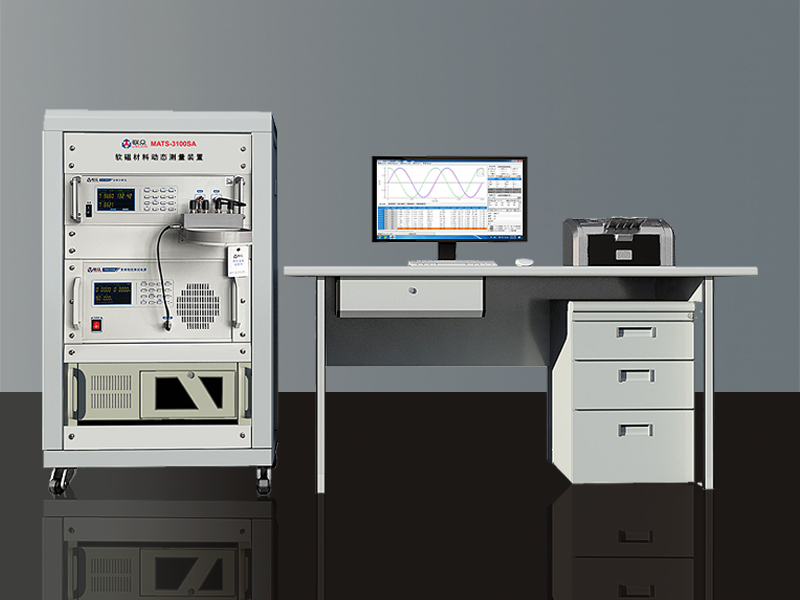

MATS-3100SA软磁动态测量装置可自动测量铁硅铝、铁铝、软磁铁氧体、坡莫合金、非晶/纳米晶和硅钢等软磁材料在1kHz～300kHz（连续频率）条件下的交流磁性参数：Ps、Bm、Hm、Ss，μa、δ、Br和Hc，可推算特定条件下的μ′、μ″、μL、μR、Q和AL等动态磁特性参数。
测试系统由计算机、TPS系列宽频程控测试电源和LZ系列功率分析仪组成，配置MATS磁性自动测试系统V7.0——SMTest软磁动态测量软件，可实现各种复杂的磁特性测试以及数据管理。
测试项目
1、双绕组测量
测试样品形状:直接在样品上绕制励磁（N1）和感应（N2）线圈测量环形、矩形、EE形和EI形等闭路样品。
测试样品种类;可测试铁硅铝、铁铝、非晶/纳米晶、硅钢、坡莫合金金属磁粉芯和软磁铁氧体等软磁材料。
测试参数:测量软磁材料的动态磁性参数，可准确测量μa、δ、Ps、Br和Hc，可推算特定条件下的μ′、μ″、μL、μR、Q和AL等动态磁性参数。
2、单绕组测量
设备支持单绕组测量，可直接测量光伏储能电感和环形电感等磁性器件。此时，功耗Pe包含绕组线圈的线损。
技术参数
| 使用环境 | ||||||
| 参数 | 技术指标 | |||||
| 输入电源 | 单相220V，50Hz | |||||
| 使用环境 | 环境温度：23±5℃；环境湿度：30～75%RH | |||||
| 外磁场干扰 | 应绝对避免 | |||||
| 热平衡时间 | 10分钟 | |||||
| TPS-XXXX宽频程控测试电源 | ||||||
| 型号 | TPS-500A | TPS-600A | ||||
| 子型号 | 1207B | 2007B | 3007B | 1210B | 2010B | 3010B |
| 最大输出功率 | 500VA (≤120k) | 600VA (≤120k) | ||||
| 频率范围 | 1kHz～120kHz | 1kHz～200kHz | 1kHz～300kHz | 1kHz～120kHz | 1kHz～200kHz | 1kHz～300kHz |
| 频率细度 | < 0.1%×当前值，频率误差< 0.05% | < 0.1%×当前值，频率误差< 0.05% | ||||
| 输出电压 | 0～10V～75V～150V～300V四档自动量程 | 0～10V～30V～60V～120V，四档自动量程 | ||||
| 最大输出电流 | 7A | 7A | 7A | 10A | 10A | 10A |
| 锁定Bm | √ | √ | √ | √ | √ | √ |
| 锁定Hm | ◎ | √ | √ | √ | √ | √ |
TPS-1000A/1010B宽频程控测试电源
| 参数 | 技术指标 | |||||
| 最大输出功率 | 1000VA (≤50k)正弦波 | |||||
| 频率范围 | 10k～100kHz | |||||
| 频率细度 | < 0.1%×当前值，频率误差< 0.05% | |||||
| 输出电压 | 0～300V四档自动量程 | |||||
| 最大输出电流 | 10A | |||||
| 锁定Bm | √ | |||||
| 锁定Hm | √ | |||||
| 1.√表示支持此功能 ◎表示可选功能 2.型号定义：最大输出功率（VA），后缀指最大频率（kHz）/10+最大输出电流 (A)+字母（A：支持锁B；B：支持锁B和锁H） | ||||||
LZ-300功率分析仪
| 型号 | LZ-300/3008 | LZ-300/3012 | ||||
| 频率测量 | 1kHz～300kHz | |||||
| 电流测量 | 0～8A（有效值） | 0～12A（有效值） | ||||
| 电压测量 | 0～300V（有效值） | 0～120V（有效值） | ||||
| 相位精度 | 1% ±0.05° | 1% ±0.05° | ||||
| 型号定义：最大频率kHz/10+最大电流A，最大电流小于10时，前面加0。 | ||||||
