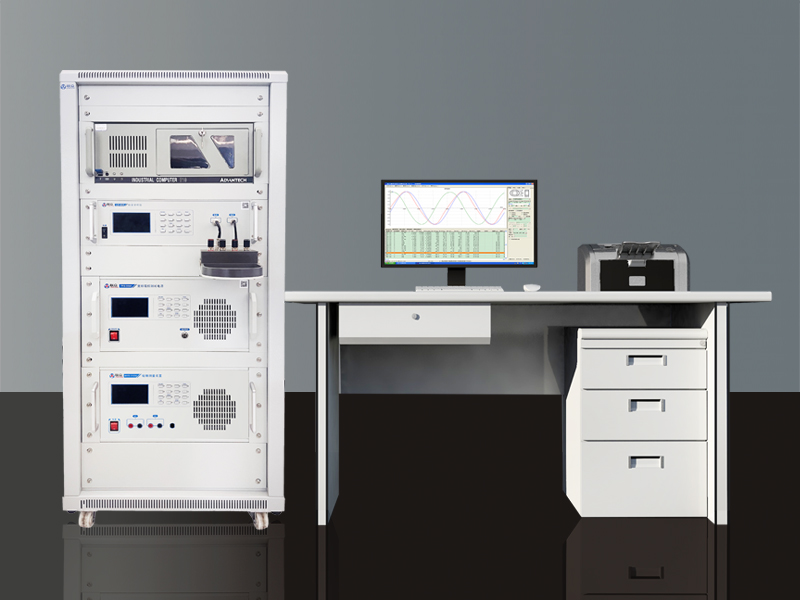

MATS-3110SA软磁动态测量装置可自动测量铁硅铝、铁铝、软磁铁氧体、坡莫合金、非晶/纳米晶和硅钢等软磁材料在40Hz～300kHz（连续频率）条件下的交流磁性参数：Ps、Bm、Hm、Ss，μa、δ、Br和Hc，可推算特定条件下的μ′、μ″、μL、μR、Q和AL等动态磁特性参数。测试系统由计算机、TPS系列宽频程控测试电源和LZ系列功率分析仪组成，配置MATS磁性自动测试系统V7.0——SMTest软磁动态测量软件，可实现各种复杂的磁特性测试以及数据管理。
测试项目

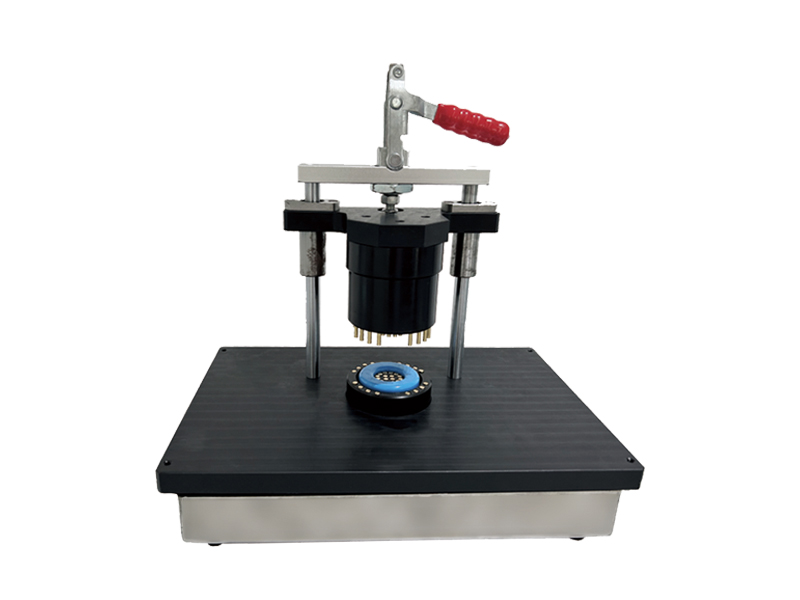

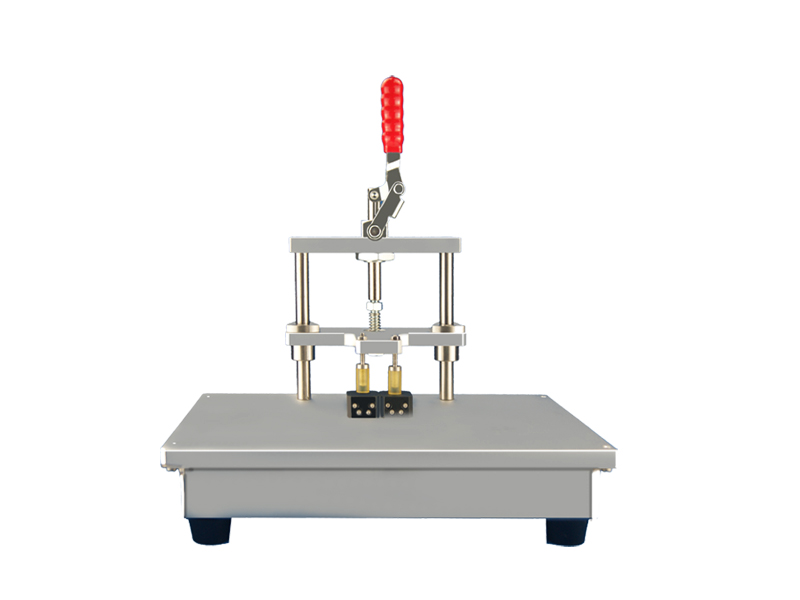

1、闭路样品
| 将样品、磁化线圈（N1）、测量线圈（N2）共同组成一个空载变压器。可测量环形、矩形，CD形、EE形、UU形，PQ形等具有闭合磁路结构的试样。 | |||
| 材料 | 测量参数 | 适用标准 | |
| 硅钢、非晶、纳米晶、坡莫合金和SMC软磁复合材料等 | Ps、Bm、Hm、Ss、ua，以及交流磁化曲线和损耗曲线 | GB/T 3658-2008 GB/T 19346.1-2017 | |
2、爱泼斯坦方圈
| 爱泼斯坦方圈是用于测量电工钢带磁特性参数的磁化装置。由四个线圈和空气磁通补偿线圈组成,四个线圈的每一个都包含初级磁化绕组和次级感应绕组。测试时由初级线圈、次级线圈和作为铁芯的电工钢带试样组成一个空载变压器。 | |||
| 型号 | ES-700 | ES-200 | |
| 适用标准 | GB3655-2008和IEC 60404-2 | GB 10129-88 | |
| 等效磁路 | 940mm | 940mm | |
| 线圈匝数 | N1=N2=700匝 | N1=N2=200匝 | |
| 适用频率 | 50〜400Hz | 400Hz～10kHz | |
| 测量范围 | 取向硅钢：Bm1.0T～1.8T，Hm≤1000A/m 无取向硅钢：Bm0.8T～1.5T，Hm≤10kA/m | ||
| 样品尺寸 | 宽30mm±0.2mm,长280～320mm±0.5mm | ||
| 试样质量 | 240g〜1000g | 200g〜1000g | |
技术参数
| 使用环境 | |||
| 参数 | 技术指标 | ||
| 输入电源 | 单相220V，50Hz | ||
| 使用环境 | 环境温度：23±5℃；环境湿度：30～75%RH | ||
| 外磁场干扰 | 应绝对避免 | ||
| 热平衡时间 | 10分钟 | ||
| TPS-500M硅钢测试电源 | |||
| 参数 | 技术指标 | ||
| 最大输出功率 | 500VA | ||
| 频率范围 | 40Hz-1kHz | ||
| 频率细度 | < 0.1%×当前值，频率误差< 0.05% | ||
| 输出电压 | 0～1V～10V～50V～150V四档自动量程 | ||
| 最大输出电流 | 10A | ||
| 锁定Bm | √ | ||
| 锁定Hm | √ | ||
| TPS-500A宽频程控测试电源 | |||
| 子型号 | 1210B | 2010B | 3010B |
| 最大输出功率 | 500VA (≤120k) | ||
| 频率范围 | 1kHz～120kHz | 1kHz～200kHz | 1kHz～300kHz |
| 频率细度 | < 0.1%×当前值，频率误差< 0.05% | ||
| 输出电压 | 0～10V～50V～150V～300V四档自动量程 | ||
| 最大输出电流 | 10A | 10A | 10A |
| 锁定Bm | √ | √ | √ |
| 锁定Hm | √ | √ | √ |
| 1.√表示支持此功能，Х表示不支持此功能 2.型号定义：最大输出功率（VA），后缀指最大频率（kHz）/10+最大输出电流 (A)+字母（A：支持锁B；B：支持锁B和锁H） | |||
| LZ-300/3012功率分析仪 | |||
| 参数 | 技术指标 | ||
| 频率测量 | 40Hz～300kHz | ||
| 电流测量 | 0～12A（有效值） | ||
| 电压测量 | 0～120V（有效值） | ||
| 相位精度 | 1% ±0.05° | ||
