项目背景
大型发电机定子铁芯主要采用硅钢材料冲压叠片而成，在铁芯制造过程中，由于绝缘层损坏或毛刺等因素，导致铁芯层间短路，使铁芯在工作时局部温升和空载损耗增大，影响发电机正常工作。
需求分析
客户要求对发电机定子铁芯磁芯损耗进行测量，并通过测试反应定子铁芯中孔可能出现的发热点，以此对磁芯质量进行评估。
解决方案

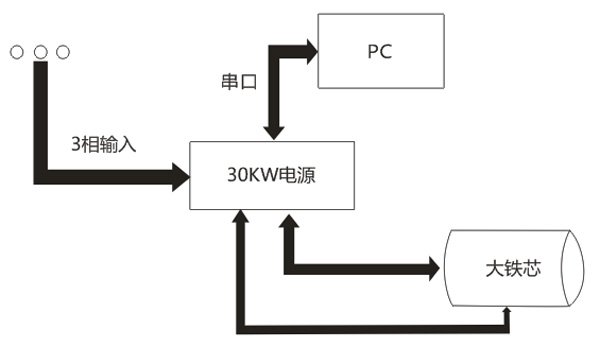

1、测试设备

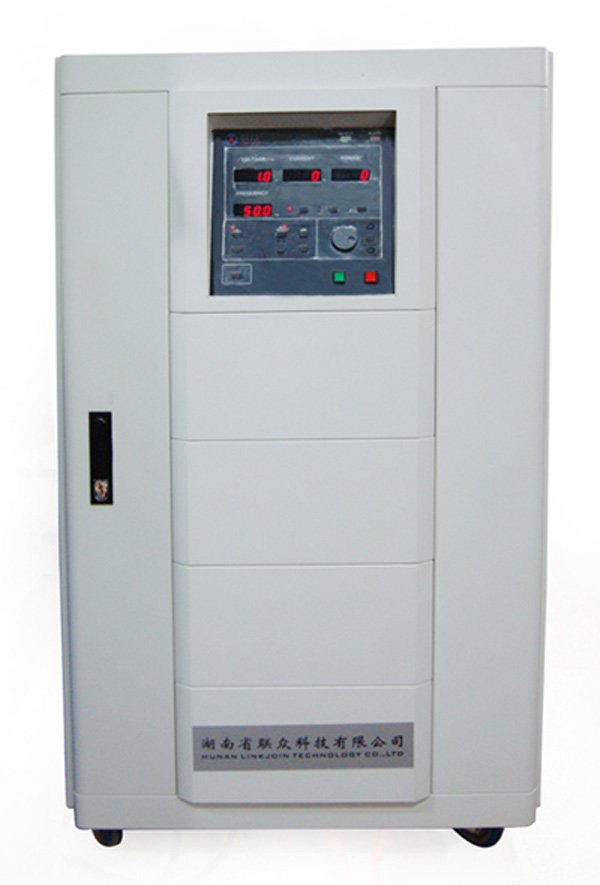

测试装置采用大功率输出（最大输出功率30kw,最大输出电流300A）电源对铁芯在工频条件下空载电流和铁芯损耗（初级）进行测量，通过 PC上软件对电源进行控制和读取， PC软件具有自动测量、测试数据实时显示、测试结果保存、测试方案保存等功能。
装置配合红外温度测试仪，用于对定子铁芯中孔各部位温升的测量。

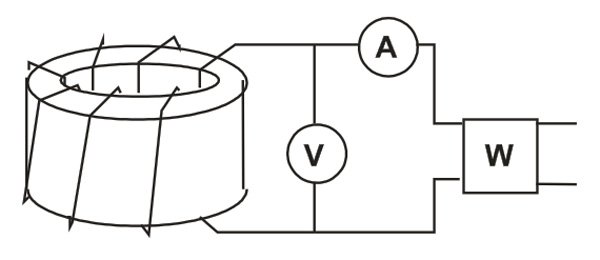

2、测量原理
3、测量参数
线圈匝数
测试电压
电流计算
铁损计算

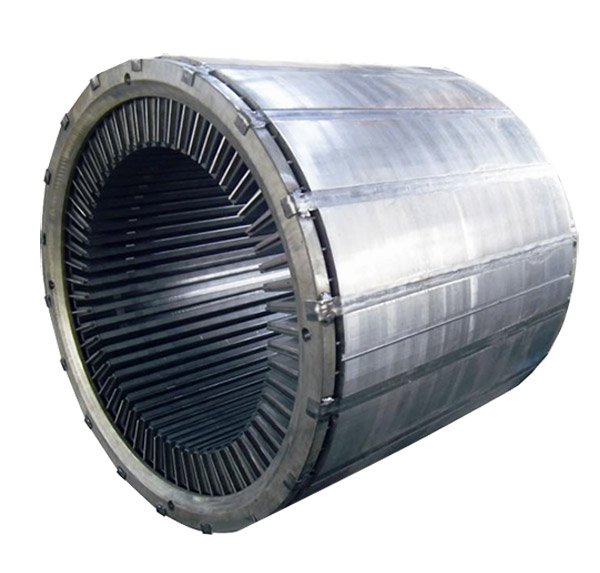

4、铁芯测试
5、操作步骤
测试铁芯铁损
铁芯热点分析：将铁芯置于1.5T磁感应强度下（连续通电）30分钟，用红外测温仪检测铁芯中孔内壁不同位置的温度变化。

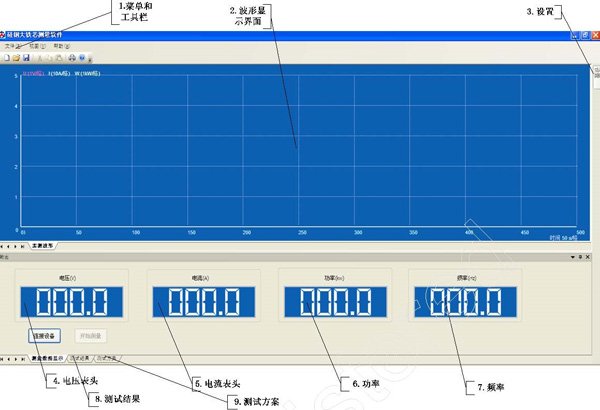

6、软件界面
